Vous gérez un centre commercial et savez combien un système CVC-Froid défaillant peut impacter vos opérations. Lorsqu'une panne survient en pleine saison, les conséquences sont immédiates : inconfort pour les visiteurs, risques sanitaires pour les commerces alimentaires, perte de revenus pour vos locataires. Par ailleurs, une maintenance négligée entraîne des coûts d'exploitation qui explosent et des équipements vieillissants qui tombent en panne au pire moment. La bonne nouvelle ? La majorité des dysfonctionnements peuvent être anticipés grâce à une approche structurée du dépannage et de la maintenance.
Ce guide complet vous accompagne dans la maîtrise de vos installations frigorifiques et climatiques. Vous découvrirez comment identifier rapidement les pannes courantes, mettre en place un calendrier d'entretien efficace et optimiser la performance énergétique de vos équipements. Nous abordons également les aspects réglementaires essentiels pour garantir votre conformité aux normes environnementales. Que vous cherchiez à prévenir les avaries ou à améliorer l'efficacité de vos systèmes existants, vous trouverez ici des solutions concrètes adaptées aux contraintes spécifiques des centres commerciaux. Protégez votre investissement et assurez le confort de vos visiteurs grâce à une maintenance proactive et professionnelle.
Les fondamentaux du système CVC-Froid et son fonctionnement
Un système CVC-Froid représente l'ensemble des équipements permettant de contrôler la température, l'humidité et la qualité de l'air dans un bâtiment. Cette technologie repose sur des principes thermodynamiques précis qui transforment l'énergie électrique en confort thermique. Comprendre ces bases facilite grandement la gestion quotidienne de vos installations et permet d'anticiper les besoins en maintenance. Pour un responsable de centre commercial, maîtriser ces fondamentaux devient essentiel afin d'assurer le confort des visiteurs tout en optimisant les coûts opérationnels.
Le fonctionnement global d'un système CVC-Froid s'articule autour de plusieurs éléments interconnectés. D'abord, le compresseur aspire et comprime le fluide frigorigène qui circule en circuit fermé. Ensuite, ce fluide traverse le condenseur où il libère sa chaleur vers l'extérieur. Par conséquent, il se refroidit et passe par le détendeur qui abaisse sa pression. Finalement, l'évaporateur absorbe la chaleur de l'air ambiant, produisant ainsi l'effet de refroidissement recherché. Ce cycle se répète continuellement pour maintenir la température souhaitée dans vos espaces commerciaux.

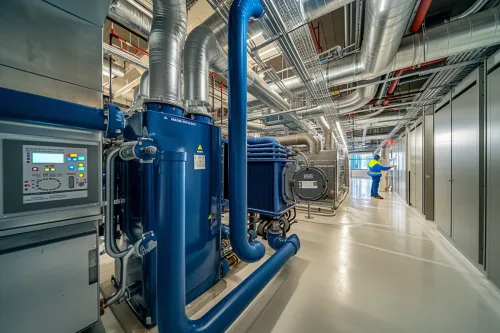

- Composants essentiels d'un système CVC-Froid et leur interconnexion dans le circuit frigorifique
Composants essentiels d'une installation frigorifique moderne
Une installation frigorifique performante intègre plusieurs composants indispensables qui travaillent en synergie. Voici les éléments principaux que vous retrouverez dans votre centre commercial :
- Le compresseur qui assure la circulation et la compression du fluide frigorigène
- Le condenseur qui évacue la chaleur captée vers l'extérieur
- Le détendeur qui régule la pression et le débit du fluide
- L'évaporateur qui produit le froid en absorbant la chaleur ambiante
- Les ventilateurs qui diffusent l'air traité dans les différentes zones
- Le système de régulation électronique qui pilote l'ensemble
Chaque composant joue un rôle spécifique dans la chaîne frigorifique. Par ailleurs, la qualité de ces équipements influence directement la performance énergétique et la fiabilité de votre installation. Les technologies modernes intègrent désormais des capteurs intelligents qui surveillent en temps réel les paramètres de fonctionnement. Ainsi, vous pouvez détecter rapidement toute anomalie avant qu'elle ne provoque une panne majeure.
Rôle du compresseur et du circuit de réfrigération
Le compresseur constitue véritablement le cœur de votre système frigorifique. Cet équipement transforme le fluide frigorigène gazeux à basse pression en gaz à haute pression et haute température. Cette compression permet ensuite au fluide de circuler efficacement dans l'ensemble du circuit. Sans compresseur fonctionnel, aucun refroidissement ne peut s'opérer dans vos espaces. La puissance du compresseur détermine directement la capacité frigorifique de votre installation et doit être dimensionnée selon vos besoins réels.
Le circuit de réfrigération fonctionne comme un réseau fermé où le fluide circule sans interruption. Ce circuit comprend des tuyauteries en cuivre qui relient tous les composants entre eux. Néanmoins, la moindre fuite compromet l'efficacité globale du système et entraîne une surconsommation énergétique. D'où l'importance d'un contrôle régulier de l'étanchéité. De plus, le type de fluide frigorigène utilisé doit respecter les normes environnementales en vigueur pour limiter l'impact écologique de votre installation.

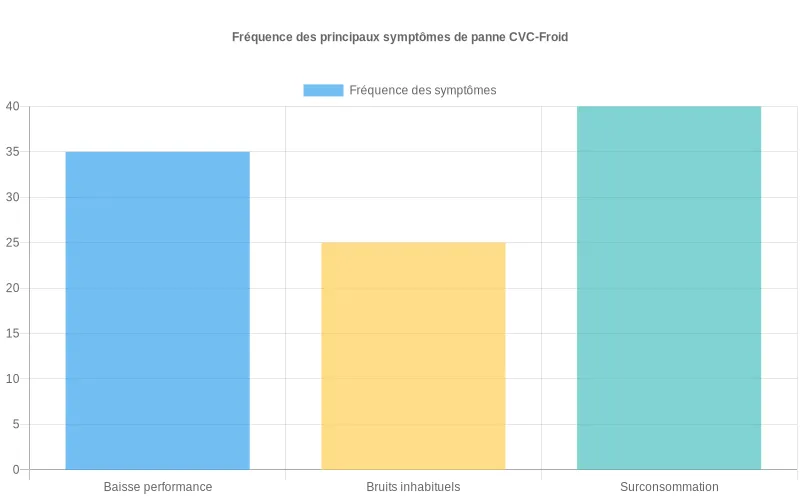

Diagnostic des pannes courantes en climatisation et réfrigération
Le diagnostic efficace d'un système CVC-Froid repose sur une observation méthodique des symptômes. Lorsqu'un équipement frigorifique présente des dysfonctionnements, plusieurs signaux d'alerte se manifestent rapidement. D'abord, une baisse progressive de la performance de refroidissement indique souvent un problème sous-jacent. Ensuite, des bruits inhabituels provenant du compresseur ou des ventilateurs révèlent généralement une usure mécanique. Par ailleurs, une surconsommation électrique anormale signale fréquemment un défaut dans le cycle frigorifique. La détection précoce de ces anomalies permet d'éviter des pannes coûteuses et des arrêts prolongés de l'installation.
Identifier les symptômes d'un dysfonctionnement du système
Reconnaître les signes avant-coureurs d'une défaillance nécessite une surveillance régulière des paramètres de fonctionnement. Plusieurs indicateurs permettent d'identifier rapidement un problème technique sur votre installation frigorifique :
- Température de sortie d'air insuffisante ou irrégulière dans les zones climatisées
- Formation excessive de givre sur l'évaporateur ou les canalisations
- Présence d'eau ou de condensation anormale autour de l'unité intérieure
- Arrêts et redémarrages fréquents du compresseur sans raison apparente
- Odeurs inhabituelles provenant des bouches de soufflage ou de l'équipement
Ces manifestations traduisent généralement des problèmes variés comme un manque de fluide frigorigène, un filtre obstrué ou un dysfonctionnement électrique. Par conséquent, chaque symptôme doit faire l'objet d'une analyse technique approfondie pour déterminer la cause exacte et appliquer la solution adaptée.
Méthodes de détection des fuites de fluide frigorigène
La recherche de fuites constitue une étape cruciale dans le diagnostic des installations frigorifiques. Plusieurs techniques professionnelles permettent de localiser précisément les défauts d'étanchéité du circuit. La méthode la plus répandue utilise un détecteur électronique capable d'identifier même les fuites minimes de gaz réfrigérant. Cependant, d'autres approches complémentaires existent comme l'utilisation de liquides moussants appliqués sur les raccords suspects ou encore les colorants fluorescents injectés dans le circuit. Ces derniers deviennent visibles sous lampe UV et révèlent instantanément les zones de fuite. Finalement, le contrôle régulier de la pression du système reste un indicateur fiable pour détecter une perte progressive de fluide frigorigène avant que le problème ne s'aggrave.
Techniques de maintenance préventive pour prolonger la durée de vie
La maintenance préventive constitue le pilier d'une gestion efficace des installations CVC-Froid dans votre centre commercial. En effet, anticiper les pannes permet d'éviter les interruptions coûteuses et d'assurer le confort des visiteurs. Par ailleurs, un entretien régulier réduit considérablement les dépenses énergétiques et prolonge la durée de vie des équipements. D'abord, il faut comprendre que chaque composant nécessite une attention particulière selon son usage et son environnement. Ensuite, l'établissement d'un planning rigoureux garantit une surveillance optimale de vos systèmes frigorifiques.
Calendrier d'entretien annuel des équipements CVC
Un calendrier d'entretien structuré représente votre meilleur allié pour maintenir vos installations en parfait état de fonctionnement. Par conséquent, nous recommandons de planifier les interventions selon les saisons et l'intensité d'utilisation. Voici les principales opérations à programmer tout au long de l'année :
- Inspection mensuelle des températures et pressions du circuit frigorifique
- Vérification trimestrielle des connexions électriques et des dispositifs de sécurité
- Contrôle semestriel des niveaux de fluide réfrigérant et détection de fuites
- Révision annuelle complète avec nettoyage approfondi des échangeurs thermiques
- Test de performance énergétique avant les périodes de forte sollicitation
De plus, adapter ce calendrier aux spécificités de votre centre commercial maximise l'efficacité de votre stratégie de maintenance. Néanmoins, certaines interventions peuvent nécessiter des ajustements selon l'âge des équipements.
Nettoyage et remplacement des filtres à air
Le nettoyage des filtres à air représente l'opération de maintenance la plus simple mais également la plus critique pour vos installations. En effet, des filtres encrassés réduisent l'efficacité énergétique jusqu'à 15% et dégradent la qualité de l'air intérieur. D'abord, inspectez visuellement les filtres chaque mois pour évaluer leur état. Ensuite, procédez au nettoyage ou au remplacement selon le type de filtre installé. Les filtres lavables nécessitent un rinçage à l'eau claire suivi d'un séchage complet avant réinstallation. Cependant, les filtres jetables doivent être remplacés systématiquement tous les trois mois en utilisation intensive. Finalement, documentez chaque intervention dans un registre de maintenance pour assurer une traçabilité complète et optimiser la gestion de vos stocks de pièces de rechange.
Procédures de réparation et interventions techniques spécialisées
Les interventions techniques sur un système CVC-Froid exigent une méthodologie rigoureuse et des compétences spécialisées. Avant toute réparation, le technicien doit impérativement couper l'alimentation électrique et sécuriser la zone d'intervention. Ensuite, il procède à un diagnostic précis pour identifier l'origine exacte de la panne. Cette phase préliminaire permet d'éviter les interventions inutiles et de cibler directement le composant défaillant. Par ailleurs, chaque manipulation doit respecter les protocoles de sécurité en vigueur, notamment concernant la manipulation des fluides frigorigènes sous pression. Le technicien utilise des outils de mesure calibrés pour vérifier les pressions, températures et débits du système. D'abord, il consigne toutes les valeurs relevées pour établir un rapport détaillé. Finalement, il planifie les étapes de réparation en fonction de la criticité de la panne et de la disponibilité des pièces de rechange.

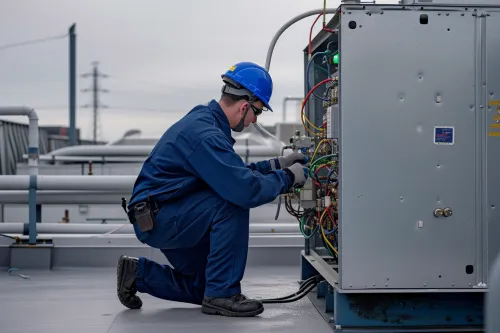

- Intervention technique précise réalisée par un spécialiste certifié lors d'une opération de maintenance
Étapes de recharge en fluide réfrigérant selon les normes
La recharge en fluide frigorigène constitue une opération délicate qui nécessite une certification spécifique. Le technicien commence par récupérer le fluide résiduel dans une bouteille de récupération homologuée, conformément à la réglementation environnementale. Ensuite, il réalise un tirage au vide pour éliminer toute trace d'humidité et d'air dans le circuit. Cette étape dure généralement entre 30 et 60 minutes selon la taille de l'installation. Cependant, certains systèmes complexes requièrent un temps plus long pour garantir une étanchéité parfaite. Par conséquent, le respect de cette phase conditionne directement la performance future de l'équipement. Les principales étapes de recharge comprennent :
- Vérification de la compatibilité du fluide avec l'installation existante
- Contrôle de l'absence de fuites avec un détecteur électronique
- Introduction progressive du fluide par la ligne basse pression
- Mesure des pressions et températures à différents points du circuit
- Ajustement final de la charge selon les spécifications constructeur
Néanmoins, chaque type de fluide (R32, R410A, R407C) présente des caractéristiques spécifiques qui influencent la méthode de recharge. Le technicien doit donc adapter sa procédure en fonction du réfrigérant utilisé.
Remplacement des pièces défectueuses et tests de performance
Le remplacement des composants défaillants exige une expertise technique pointue et des outils adaptés. D'abord, le technicien identifie précisément la pièce à remplacer : compresseur, détendeur, électrovanne ou carte électronique. Ensuite, il se procure une pièce de rechange d'origine ou équivalente certifiée par le fabricant. Par ailleurs, certains composants comme les compresseurs nécessitent une manipulation particulière pour préserver l'huile de lubrification. Donc, le professionnel prend soin de respecter les préconisations du constructeur concernant les procédures de montage. Finalement, après le remplacement, il effectue une série de tests de performance pour valider le bon fonctionnement de l'installation.
| Type de panne | Pièce concernée | Durée d'intervention | Complexité |
|---|---|---|---|
| Absence de froid | Compresseur | 3 à 5 heures | Élevée |
| Fuite de fluide | Joints ou raccords | 1 à 2 heures | Moyenne |
| Régulation défaillante | Carte électronique | 2 à 3 heures | Moyenne |
| Détente inefficace | Détendeur thermostatique | 1 à 2 heures | Faible |
Les tests de performance incluent la vérification des températures de soufflage, des pressions haute et basse pression, ainsi que l'intensité électrique absorbée. Ces mesures permettent de s'assurer que le système fonctionne dans les paramètres normaux. De plus, le technicien contrôle l'étanchéité de toutes les connexions réalisées pendant l'intervention. Par conséquent, il délivre un rapport d'intervention détaillé accompagné d'un certificat de conformité. Finalement, il conseille le responsable maintenance sur les bonnes pratiques pour éviter une récidive de la panne.
Optimisation énergétique et conformité réglementaire des installations
La gestion d'un système CVC-Froid performant passe par une optimisation continue de sa consommation énergétique. Dans un centre commercial, les équipements de climatisation et de réfrigération représentent souvent plus de 50% de la facture électrique totale. Par conséquent, adopter une stratégie d'efficacité énergétique permet non seulement de réduire les coûts opérationnels, mais également de respecter les obligations légales en matière d'environnement. De plus, une installation optimisée améliore le confort des visiteurs tout en préservant la durée de vie des équipements.
Réduction de la consommation électrique des systèmes frigorifiques
Plusieurs leviers permettent de diminuer significativement la consommation énergétique des installations CVC-Froid. D'abord, l'utilisation de variateurs de vitesse sur les compresseurs et ventilateurs ajuste automatiquement la puissance selon les besoins réels. Ensuite, l'installation de récupérateurs de chaleur valorise l'énergie dissipée par les groupes froids pour préchauffer l'eau sanitaire ou chauffer certaines zones. Par ailleurs, la programmation intelligente des plages horaires de fonctionnement évite les gaspillages pendant les heures creuses. Voici les actions prioritaires à mettre en œuvre :
- Optimiser les températures de consigne selon les zones d'activité
- Installer des systèmes de régulation automatique et de supervision centralisée
- Améliorer l'isolation thermique des chambres froides et conduites frigorifiques
- Remplacer les équipements vétustes par des modèles haute performance énergétique
Respect des certifications environnementales et normes F-Gas
La réglementation F-Gas impose des obligations strictes concernant l'utilisation et la manipulation des fluides frigorigènes. Chaque installation doit faire l'objet d'un contrôle d'étanchéité périodique, dont la fréquence dépend de la charge en fluide. Néanmoins, au-delà des contraintes légales, obtenir des certifications telles que ISO 14001 ou HQE valorise votre démarche environnementale auprès des enseignes et visiteurs. Finalement, le registre d'intervention doit être rigoureusement tenu à jour, documentant chaque opération de maintenance, recharge ou récupération de fluide. Cette traçabilité garantit la conformité lors des inspections et facilite la transition progressive vers des réfrigérants à faible potentiel de réchauffement climatique.
